Dimensionar Estrutura Metálica de Toldo: Cálculo Prático e Seguro

Quando a Prefeitura de Capivari ou qualquer município aplica toldos em escolas e prédios públicos, há cálculos estruturais por trás que raramente o dono de loja ou gestor de franquia conhecem — mas precisam. Uma estrutura metálica mal dimensionada pode ceder sob chuva forte, vento lateral ou até o próprio peso do tecido. O oposto também é real: investir em perfil de aço muito robusto para uma cobertura simples encarece a obra sem retorno.

Dimensionar uma estrutura metálica para toldo não é adivinhar. Envolve cálculo de carga, tipo de fixação, material do tubo, espessura e, fundamentalmente, as condições reais do local onde será instalado. A diferença entre uma estrutura que dura 15 anos e outra que falha em 2 está em decisões tomadas no projeto, antes de uma única peça sair da oficina.

As cargas que atuam sobre um toldo

Todo toldo recebe três tipos de força: carga permanente (o peso do próprio toldo e da estrutura), carga viva (peso de chuva, neve em regiões frias, ou acúmulo de folhas) e carga de vento. Essa última é a que mais surpreende quem não trabalha com isso. Um vento de 60 km/h lateral pode exercer uma pressão de até 72 kgf/m² sobre a fachada do toldo. Um vento de 90 km/h (comum em períodos de tempestade) chega a 162 kgf/m².

Na prática, o que se vê em muitas instalações é ignorar completamente a carga de vento. O profissional mede o toldo, aplica uma fórmula de "peso do tecido + 10%" e segue. Resultado: a primeira ventania forte o toldo cede ou o suporte sai da fachada.

Por isso a norma NBR 13531 (Elaboração de projetos de edificações – Arquitetura) e a NBR 8800 (Dimensionamento de estruturas de aço de edifícios) definem metodologias de cálculo. Nem todo cálculo precisa ser feito por engenheiro credenciado — mas deve seguir essas referências como mínimo.

Materiais e suas capacidades de carga

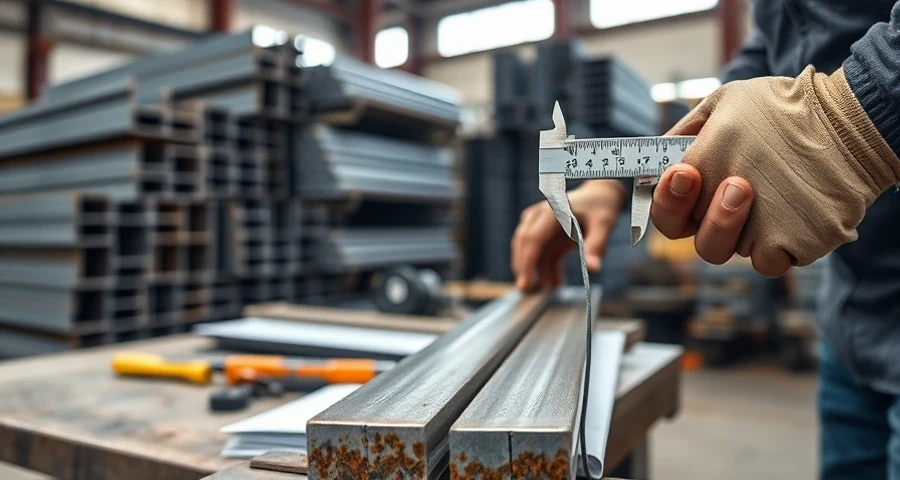

O tubo estrutural de aço carbono é o padrão do setor. Vem em medidas padronizadas — 30x30, 40x40, 50x50, 60x60 mm — com espessuras que variam de 1,2 mm a 4,76 mm. Quanto maior a dimensão e a espessura, maior a resistência à flexão.

Um tubo 40x40 com 1,5 mm de espessura resiste a aproximadamente 350-400 kgf em carga concentrada (carga suspensa de uma só vez). Um tubo 50x50 com 2,0 mm já sobe para cerca de 600-700 kgf. A diferença de custo entre eles é pequena — menos de 10% — mas a capacidade de carga dobra quase.

Medida do Tubo	Espessura (mm)	Carga Concentrada Máx. (kgf)	Aplicação Recomendada
30x30	1,5	~200	Toldo pequeno (até 4m²), fixação leve
40x40	1,5	~350	Toldo médio (4 a 12 m²), fachada comercial
50x50	2,0	~650	Toldo grande (12 a 25 m²), sujeito a vento
60x60	2,0	~900	Toldo muito grande ou cobertura permanente

Importante: essas cargas são aproximadas e variam conforme a liga de aço. Sempre solicite o certificado do fornecedor (fabricante do tubo deve informar momento fletor máximo). Não use tabelinha visual — peça documentação.

Cálculo do tolerável: passo a passo prático

Você não precisa fazer engenharia estrutural complexa. Mas segue um método que funciona para toldos comerciais em fachadas de lojas e pequenas indústrias.

1. Meça a área do toldo em metros quadrados. Comprimento × profundidade. Exemplo: 6 m de fachada × 2,5 m de profundidade = 15 m².
2. Estime o peso do tecido. Lona de poliéster reforçado pesa aproximadamente 600-750 g/m². Acrílico pode chegar a 1 kg/m². Para 15 m², use 10 kg como estimativa (lona) ou 15 kg (acrílico).
3. Calcule o peso da estrutura. Um tubo 40x40 de 6 metros de comprimento pesa cerca de 7,5 kg. Você terá pelo menos 2 ou 3 desses tubos. Some 20-25 kg apenas de estrutura de aço.
4. Some a carga permanente. Tecido + estrutura = 30-40 kg no exemplo acima.
5. Adicione 30-50% de segurança. Isso cobre acúmulo de chuva e folhas. 30-40 kg × 1,4 = 42-56 kg.
6. Verifique a resistência do tubo proposto. Para um toldo de 15 m² com carga total de ~50 kg distribuída, um tubo 40x40 de 1,5 mm é suficiente se bem fixado. Se a região sofre com vento forte (litoral, região de planalto), suba para 50x50 de 2,0 mm.

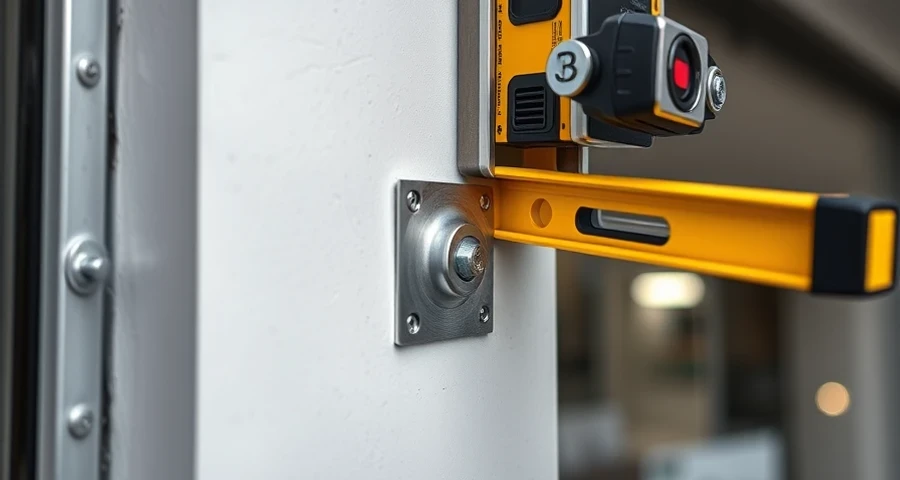

Fixação é tão crítica quanto o tubo

Existem toldos que caem não porque o tubo era fraco, mas porque a fixação à fachada era errada. Um parafuso passante (que atravessa completamente a alvenaria) aguenta 5 a 10 vezes mais carga do que um bucim ou pino plástico. A diferença de preço? Uma dúzia de parafusos passantes custa R$ 30-50. O retrabalho de um toldo que caiu custa R$ 800-1.500 mais perda de cliente.

Se a fachada é de alvenaria cerâmica (bloco de 14 cm), use parafuso âncora M10 (10 mm de diâmetro) ou superior. Se é concreto, a âncora de expansão também funciona, mas resistirá menos — prefira a passante. Se é ACM ou alvenaria fraca, reconsidere o design do toldo. Pode ser necessário aumentar a profundidade de fixação (usar tubagem mais comprida internamente) ou adicionar suportes diagonais.

Outro erro comum: espaçar muito as fixações. Se o tubo se estende por 6 metros e você fixa apenas no começo e no fim, o centro cede sob carga. Espaçamento máximo entre fixações é 1,5 a 2 metros. Para um toldo de 6 metros de comprimento, use no mínimo 3 ou 4 pontos de ancoragem bem distribuídos.

Regiões de risco: quando chamar engenheiro

Em algumas situações, não use "método prático". Contrate um dimensionamento formal:

• Zona de muito vento: Litoral (maresia + vento lateral), planaltos, áreas abertas. Vento médio acima de 50 km/h exige cálculo de pressão dinâmica que só engenheiro faz certo.
• Toldo suspenso sem suporte lateral: Se a estrutura não toca o chão (está apenas presa à fachada), concentra toda a carga ali. Erro aqui é caro.
• Vão muito grande (mais de 8 metros): Estrutura complexa, risco de flambagem (flexão lateral do tubo). Engenheiro dimensiona com fator de segurança adequado.
• Toldo retrátil motorizado: O motor e o mecanismo de recolhimento aumentam a complexidade. Cargas não são mais simples cálculo estático.
• Área do toldo acima de 30 m²: Já é estrutura média/pesada. Custo de engenharia (R$ 500-1.500) é pequeno comparado ao risco de falha.

Custo da estrutura vs. tempo de vida útil

Um toldo de 15 m² com estrutura dimensionada adequadamente (tubo 40x40, pintura com tinta a pó, soldas reforçadas) custa entre R$ 1.200 e R$ 1.800 só na estrutura de aço. Uma estrutura superdimensionada pode chegar a R$ 2.500. A diferença? Nem sempre justifica aumentar segurança além do necessário — mas economizar demais garante problema.

A vida útil depende de manutenção. Aço carbono requer pintura eletrostática a pó ou galvanização a fogo para resistir à intempérie. Se você pinta com tinta spray (muito comum em pequenas oficinas), a oxidação começa em 3-4 anos e a estrutura perde resistência. Com pintura industrial à pó, chega a 12-15 anos. Galvanizado a fogo ultrapassa 20 anos em regiões não costeiras.

Custo de manutenção anual é baixo (inspeção visual, limpeza, retoques de pintura) — cerca de R$ 100-200. Custo de substituição da estrutura completa por falha é 8 a 10 vezes maior.

Normas municipais e alvarás

Antes de dimensionar, verifique o código de posturas da sua cidade. Muitos municípios exigem que toldos comerciais tenham recuo mínimo da via pública (costumam ser 0,5 a 1 metro). Alguns limitam altura de fixação (não pode bloquear sinalização de trânsito ou semáforo). Raros, mas existem, os que exigem projeto estrutural aprovado junto à prefeitura mesmo para toldos pequenos.

Capivari (município do contexto) segue código padrão do interior de São Paulo: toldos são permitidos em fachadas comerciais desde que não causem incômodo visual (bloquem entrada ou vitrine completamente) e sejam fixados adequadamente. Não há exigência formal de cálculo estrutural assinado para toldos de até 20 m², mas se você quer ter documentação, peça um dimensionamento simples a um profissional — custa R$ 300-600 e abre portas para ampliações futuras.

Dúvidas técnicas sobre dimensionamento de toldos

Posso usar alumínio em vez de aço para toldo? Resiste da mesma forma?

Alumínio é mais leve (bom para estruturas retráteis motorizadas), mas menos rígido que aço. Para a mesma resistência à flexão, você precisa de um perfil de alumínio 50% maior. Isso elimina a vantagem de peso e sai mais caro. Use aço carbono para toldo fixo. Alumínio fica para coberturas muito articuladas ou quando peso é crítico — raro em loja.

Quantos parafusos de fixação preciso para cada metro de toldo?

Mínimo 1 parafuso a cada 1,5 metros. Para um toldo de 6 metros, use 4 parafusos passantes (um a cada ~1,5 m). Se a fachada é fraca ou você tem muita preocupação com vento, reduza para 1 metro — 6 parafusos em 6 metros. Espaceamento menor = segurança maior, custo apenas ligeiramente maior.

Qual é o custo extra de chamar engenheiro para dimensionar um toldo pequeno?

Engenheiro cobra normalmente R$ 500-800 por um cálculo simples de toldo (sem maquete 3D). Se a área é menor que 12 m² e a região não tem vento muito forte, é possível usar tabelas prontas (que fornecedores de tubo têm). Mas se houver qualquer dúvida, o investimento em cálculo formal economiza retrabalho e seguro-responsabilidade.

Toldo pode ficar preso só num lado da fachada ou precisa de suporte no chão?

Depende da profundidade. Toldos com até 2 metros de profundidade podem ficar suspensos só na parede se fixação for feita com parafusos passantes espaçados adequadamente. Acima disso, considere adicionar um suporte diagonal ou um pé (pilar) intermediário. Isso reduz momento fletor (a força que tenta dobrar o tubo) e aumenta a segurança contra vento lateral.

Pintura à pó dura quanto e quanto custa a mais que tinta spray?

Pintura à pó industrializada custa R$ 15-25/m² e dura 12-15 anos. Tinta spray custa R$ 5-8/m² e dura 3-4 anos. Para uma estrutura de 15 m², são apenas R$ 150-300 a mais na pintura à pó — mas esse investimento se paga em poucos anos evitando retoques contínuos. Sempre que possível, especifique pintura à pó.

Dimensionar uma estrutura metálica de toldo é menos sobre seguir uma fórmula mágica e mais sobre entender onde estão as cargas, como se distribuem e qual tubo aguenta. Se você é dono de loja ou gestor de franquia e está orçando um toldo, peça ao fornecedor três coisas: a medida exata do tubo com espessura, o espaçamento de fixação proposto e o método de pintura. Se ele responder "padrão de 40x40" sem saber sua localização e condição de vento, procure outro. Um toldo bem dimensionado no começo custa pouco mais — mas dura 3 vezes mais que um feito "no chute".
